低溫(wen)全(quan)啟式安全(quan)閥當前位置:首頁 > 產品中心 > 低溫閥門 > 低溫全啟式安全閥
  • DA42F-25P低溫安全閥

DA42F-25P低溫安全閥

  • 產品名稱:免費黃色視頻下載:DA42F-25P低溫安全閥
  • 產品型號:DA42F
  • 產品口徑:DN25-200mm
  • 產品壓力:2.5Mpa
  • 產品材質:不銹鋼
  • 聯系電話:021-51061127
  • 聯系傳真:021-51062214
  • Email:fashengfamen@126.com
  • 聯系人:陳云非
  • 聯系手機:18217570461
  • QQ:203398752
  • 公司名:上海閥盛閥門制造有限公司
  • 帳號:03416900040048386
  • 開戶行:農行上海水清南路支行
  • 售后承諾:質保一年,質量三包:包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有限公司主(zhu)要生產DA42F-25P低(di)溫(wen)安(an)(an)全(quan)(quan)閥(fa)(fa),可提供(gong)DA42F-25P低(di)溫(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)價格,DA42F-25P低(di)溫(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)說明(ming)書,DA42F-25P低(di)溫(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)實(shi)物圖,DA42F-25P低(di)溫(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)結構圖,DA42F-25P低(di)溫(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)外形(xing)尺寸,DA42F-25P低(di)溫(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)執行(xing)標準(zhun),DA42F-25P低(di)溫(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)工(gong)作(zuo)原理,DA42F-25P低(di)溫(wen)安(an)(an)全(quan)(quan)閥(fa)(fa)作(zuo)用特點。

DA42F-25P低溫安全閥產品規范
產品類型:彈簧直接作用全啟式
公稱壓力:2.5MPa
公稱通徑:25mm~200mm
適用介質:LO2、LN2、LAr、LNG、LC2H4等
適用溫度:-196~+80℃
連接方式:法蘭

DA42F-25P低溫安全閥主要零部件材料
閥體、閥座、閥瓣、閥桿:不銹鋼
彈簧:不銹鋼
閥瓣密封圈:增強聚四氟乙烯

DA42F-25P低溫安全閥主要技術參數
產品代號
整定壓力
(MPa)
密封壓力
(MPa)
排量
系數
322Fa
1.6~2.0
1.44~1.80
 0.67
322Fb
1.3~1.6
1.17~1.44
322Fc
1.0~1.3
0.90~1.17
322Fd
0.8~1.0
0.72~0.90

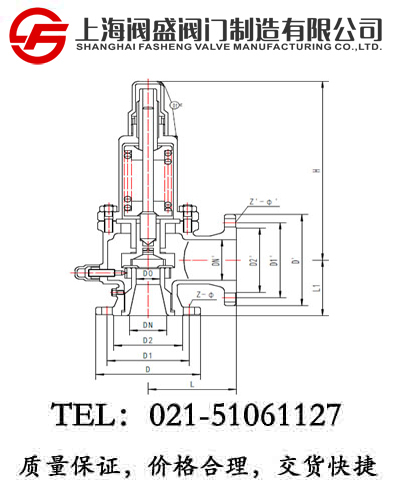

DA42F-25P低溫安全閥外型尺寸與連接尺寸

產品型號
DA42F-25P低溫安全閥
重量
(kg)
產品代號
DN
(mm)
尺寸(mm)
D0
D
D1
D2
L
Z-Ф
DN′
D′
D1′
D2′
L1
H
Z′-Φ′
322Fa~d25ABA3
25
15
115
85
65
110
4-14
32
140
100
78
95
370
4-18
11.8
322Fa~d32ABA3
32
20
140
100
78
115
4-18
40
150
110
85
100
375
4-18
12.6
322Fa~d40ABA3
40
25
150
110
85
120
4-18
50
165
125
100
110
380
4-18
13.8
322Fa~d50ABA3
50
32
165
125
100
135
4-18
65
185
145
120
120
450
4-18
19.5
322Fa~d80ABA3
80
50
200
160
135
170
8-18
100
220
180
155
135
525
8-18
57.3
322Fa~d100ABA3
100
65
230
190
160
195
8-23
125
250
210
185
175
690
8-18
86.2
322Fa~d200ABA3
200
125
360
310
278
300
12-26
250
405
355
320
260
990
12-26
285.8
使用、維護主要事項:
1、安裝前確保管道吹除干凈;
2、任何時候發現安全閥起跳時,應立即打開放空閥并停止其他任何操作;
3、安全閥每年應至少校驗一次;
4、可按要求定制特殊整定壓力安全閥。
